1.简介

这篇文章涵盖了在Pyrosim中对斜坡进行建模的三种不同方法，包括使用Sketchup和Sketchup扩展对斜坡进行建模的两种方法。

注意：

这篇文章包括另一种使用不同的SketchUp扩展构建可变宽度坡道的方法。

2.斜坡示例1：原生火焰创建

此示例演示如何在PyroSim中绘制斜坡，使用三角形板来近似几何图形。

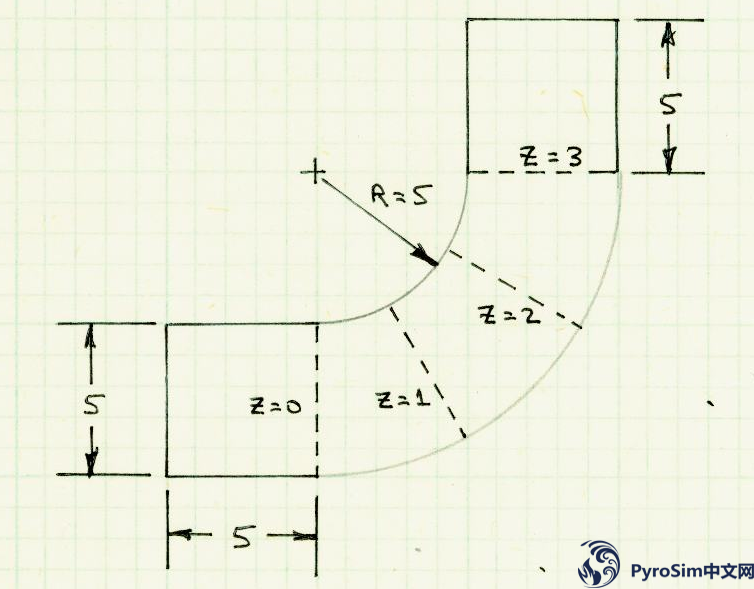

我们将建模的斜坡几何形状如图 1 所示。它从上升到基本思想是，我们将使用三角形板绘制几何图形，然后我们将编辑板的Z坐标。

图1.斜坡几何形状

下面的视频演示了以下步骤：

• 导入图像以进行草绘。
• 使用板制作几何图形的平面模型。对于将表示坡道的楼板，使用三角形。
• 编辑楼板的Z坐标以近似匝道。

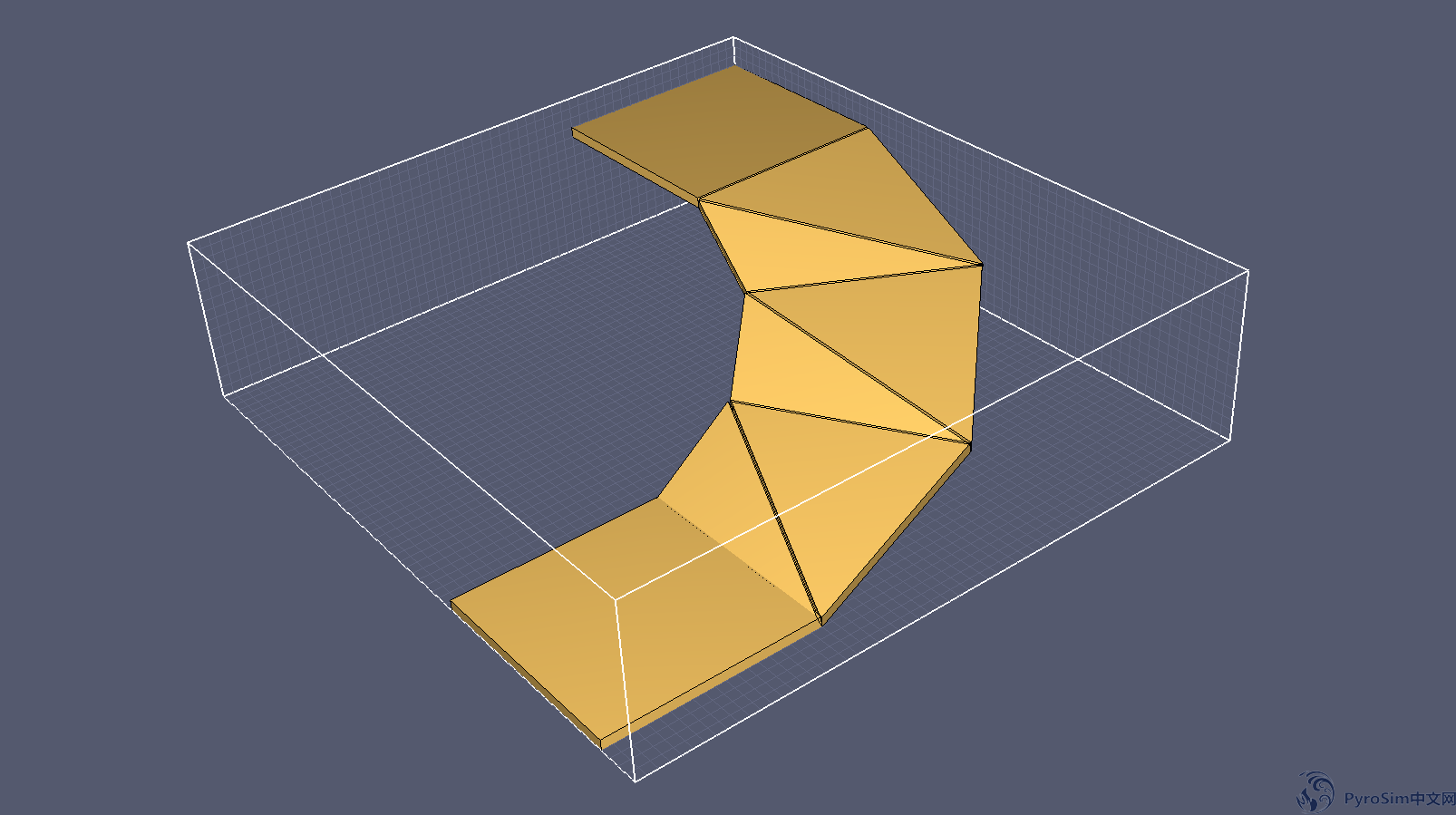

模型将使用图2所示的板来表示几何形状。

图2.使用楼板表示坡道。

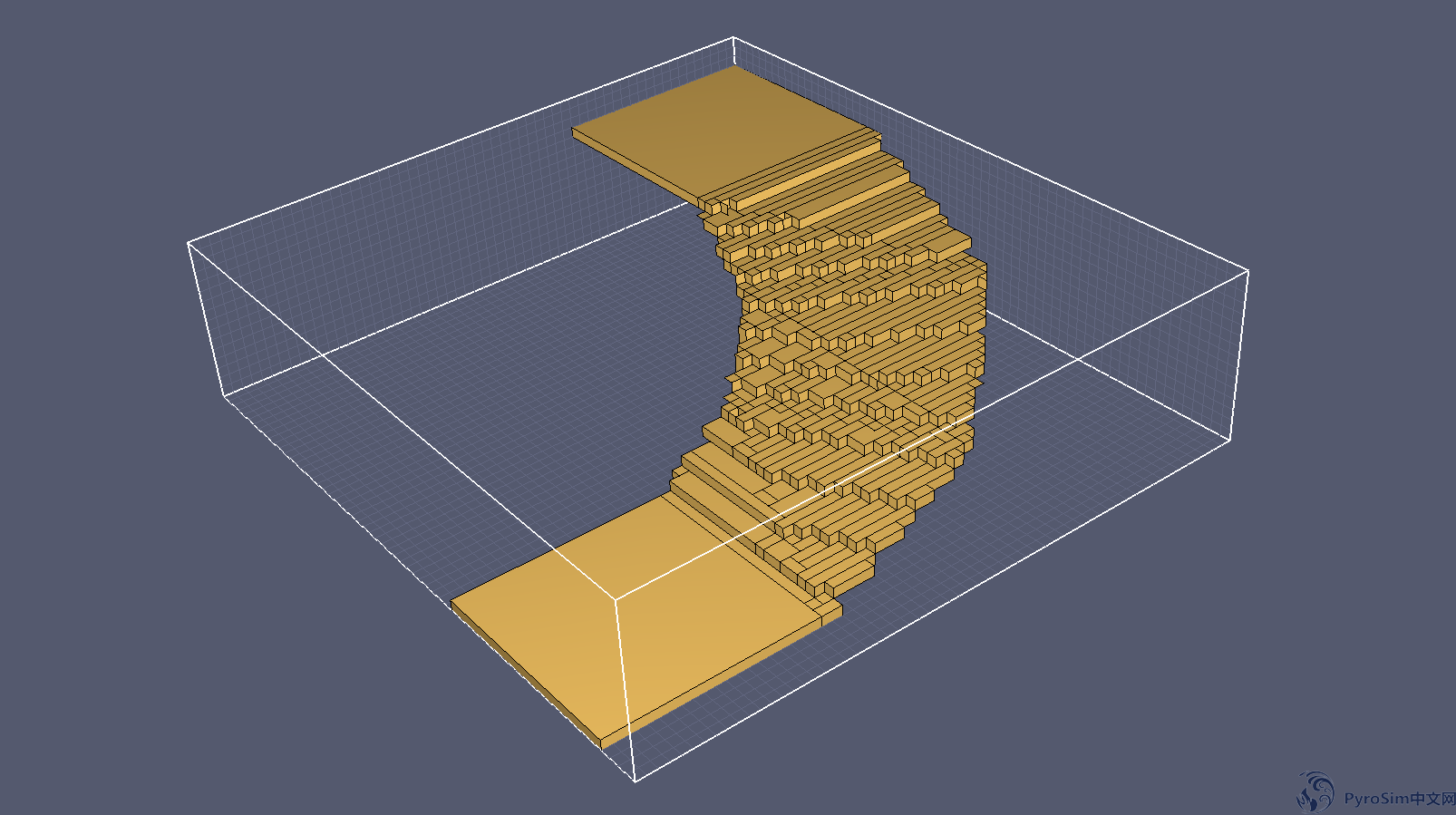

PyroSim对板进行栅格化，使其符合FDS使用的基于网格的几何图形，如图 3 所示。

图3.坡道的板坯模型。

3.斜坡示例2：SketchUp中的曲线斜坡

在第二个示例中，我们在SketchUp中构建了一个曲线坡道。

4.斜坡示例3：SketchUp中的曲线斜坡-曲线延伸

在第三个示例中，我们在SketchUp中构建了一个类似的曲线坡道，只是这次我们使用Curviloft扩展来更改坡道从底部过渡到顶部时的宽度。
