14.创建层区域设备



房间中的上层和下层可以使用图层分区设备进行计算。要创建此：

1.在“探测设备”菜单上，单击“新建层区探测器”。

2.选中三个复选框以启用“测量层高度”、“上层温度”和“下层温度”。

3.在“终点”框中，输入表9中的数据。

4.单击“正确”关闭“层区域设备”对话框。



表9. 层区域几何图形



15.创建切片记录以绘制结果

切片平面可用于在“三维结果”显示中显示二维等高线。在这项分析中，我们将保存温度和速度数据，以便将来绘图。要定义切片平面，请执行以下行为：



1.在“输出”菜单上，单击“2D切片”。

2.通过在表10中输入值来填充表格。

3.单击“正确”关闭“动态平面切片”对话框。

4.在工具栏中，单击“显示切片”以打开和关闭显示。

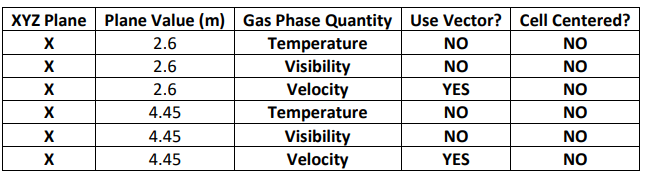

表10. 切片平面数据



16.创建表面图

可以绘制对象表面上的温度（和其他量）。要定义表面图，请执行以下行为：

1.在“输出”菜单上，单击“边界数量”。

2.单击“墙壁温度”复选框。

3.单击“正确”关闭“动态边界数量”对话框。



17.指定模拟属性

要定义结束时间：

1.在“分析”菜单上，单击“模拟参数”。

2.在“模拟标题”框中，键入房间火灾。

3.在“结束时间”框中，键入100s。

4.单击“正确”。



18.在墙上挂一幅画（可选）

让我们把一幅画挂在墙上，把事情想象一下。首先决定你想挂哪幅画。



1.在“模型”菜单上，单击“编辑表面”。

2.在“编辑表面”对话框中，单击“新建”。将“表面名称”设为“图片”，选择“表面类型”为“基本”，然后单击“正确”。（“基本”只是一个允许您更改外观的INERT表面。您也可以使用石膏材料的层状表面，就像我们对墙所做的那样。）

3.单击“外观”框。

4.单击“导入”按钮，然后选择要作为图片的图像。为了向家人致敬，我使用了一个名为motorcycle.jpg的图像。右键单击链接，然后单击“将链接另存为”以下载图像（如果要使用）。

5.将显示您选择的图像。将“宽度”设置为1.0，将“高度”设置为0.675（或适用于图像的任意值）

6.单击“正确”关闭“纹理”对话框。

7.单击“正确”关闭“编辑表面”对话框。



我们现在创建一个使用纹理的通风口。



1.在“模型”菜单上，单击“新建通风口”。

2.在ID框中，键入图片。

3.在“组”列表中，选择“模型”。

4.在“表面”列表中，选择“图片”。

5.在“纹理起源”下，单击以选择“相对于对象”。

6.单击“几何体”选项卡。在“平面”列表中，选择“Y”，并将值指定为4.6。

7.在“边界”框中，输入表11中的值。

8.单击“正确”关闭“通风口属性”对话框。



表11. 图片尺寸





19.增加洒水喷头灭火（可选）



我们可以加一个洒水器来喷水灭火。



1.在“探测设备”菜单上，单击“新建喷淋”。

2.将“名称”更改为“洒水器”。

3.选择“通用住宅链接”作为“温度链接”。

4.选择“普通住宅喷淋”作为“喷雾模型”。

5.在“位置”框中，输入X=2.6、Y=2.8和Z=2.3。

6.单击“正确”关闭“喷水装置”对话框。



20.完成模型

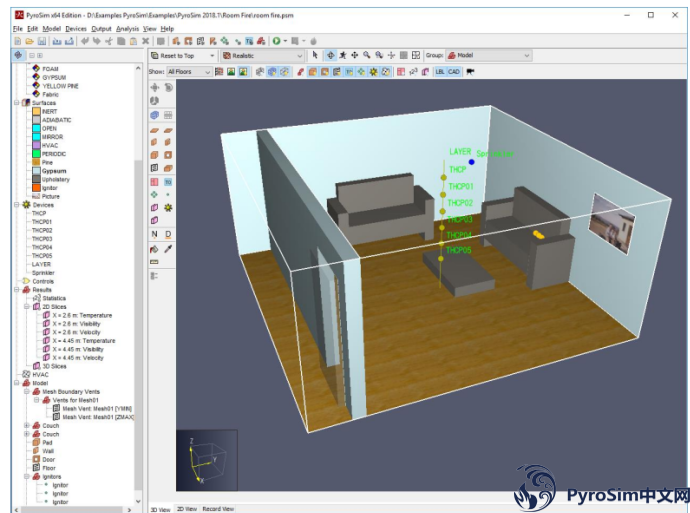

您的模型现在应该如图9所示。保存它





图9. 已完成的模型



21.进行分析

要运行分析：

1.在“FDS”菜单上，单击“运行FDS”。如果要求展开孔，请单击“是”。您将收到两个通风口重叠的警告。



22.查看结果

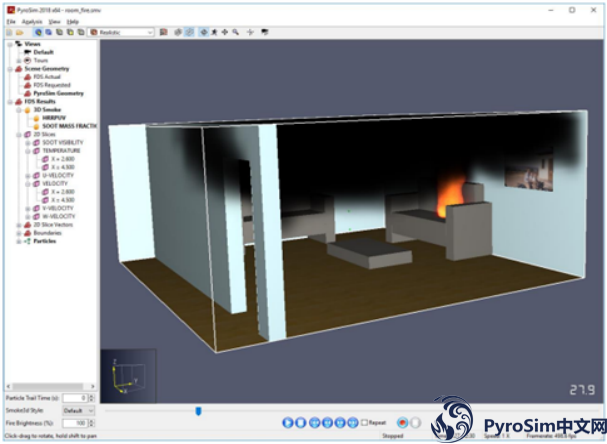

图10显示了每单位体积的烟雾和热量释放率。此时沙发已经开始燃烧，但火势仍然相对较小。你可以清楚地看到火灾造成的空气循环，热空气从门的上半部分流出，冷空气从门下半部分流入。烟雾形成了一层。





图10. 显示烟雾和火灾的图。你可以看到层次的形成，热空气和烟雾从门的顶部流出，新鲜空气从门的底部流入。

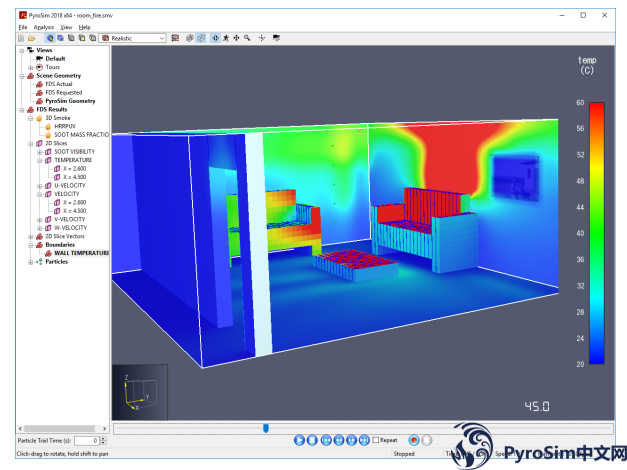

表面温度图如图11所示。在该模拟中，喷水装置启动并扑灭了火。但是，如果移除喷水装置并运行模拟200秒，则会看到沙发的各个部分被烧掉。



其他绘图选项包括喷水装置粒子和切片向量。显示烟雾时，在“烟灰质量分数”上单击鼠标右键，然后单击“特性”以编辑显示。请注意，默认选项是逼真的烟雾渲染，但有时它有助于减低烟雾不透明度，以同时显示烟雾和切片，例如。





图11：表面温度图。



查看时间历史记录结果

1.在“PyroSim”工具栏中，单击“绘制热结果”。

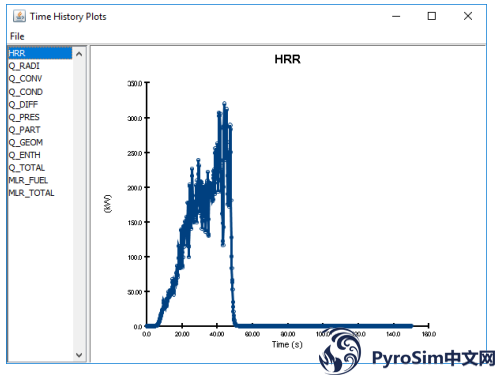

2.将热释放率绘制为时间的函数，如图12所示。该模拟包括灭火的洒水器启动。

3.您还可以绘制热电偶读数和层高度的图。





图12. 热释放率
