我们已经开始将PyroSim射击结果与Pathfinder移动结合起来。主要任务是创建一个可以合并并同时显示PyroSim和Pathfinder结果的结果查看器，到此基本完成。随着乘员不断变化的CO，CO₂和O₂浓度，我们还无法完成计算分数有效剂量（FED）的功能。未来的发展将使用PyroSim结果在Pathfinder模拟中改变乘员的移动和决策。在本文中，我们演示了Pathfinder和PyroSim当前可用的功能。

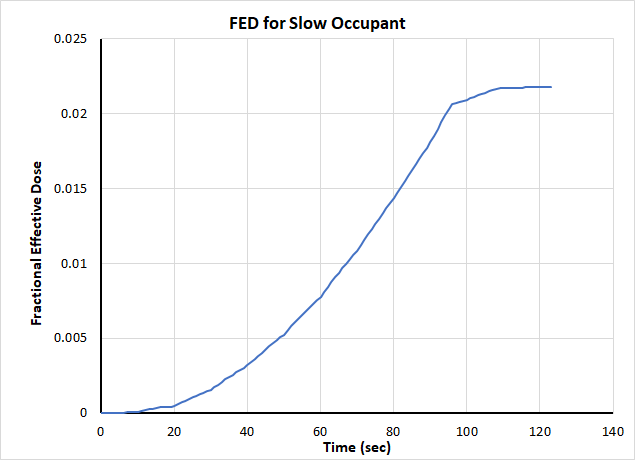

下面显示了在撤离前延迟90秒的一位乘员的有效分数（FED）。

疏散前延迟90秒的乘员的有效分数分数（FED）计算。

同时显示疏散（Pathfinder）和火灾（PyroSim）结果

如果用户只希望同时显示PyroSim和Pathfinder结果，请运行“结果查看器”并打开Pathfinder结果（PFR文件）和PyroSim结果（SMV文件）。您可以在“ 分析”菜单上的“ FDS项”对话框中偏移PyroSim结果显示时间。

在疏散期间使用火灾结果计算FED

要在撤离期间计算FED，必须在PyroSim模拟过程中保存所需数据，并且必须在Pathfinder模拟过程中访问此数据。我们在下面介绍了执行此操作的步骤。

计算有效分数的背景

分数有效剂量（FED）的Pathfinder计算使用SFPE消防工程手册，第5版，第3卷，第63章，第2308-2428页中描述的方程。实现只使用麻醉气体的浓度CO₁CO₂以及O₂计算FED值。

在此计算中，FED_CO是CO，活动水平和暴露时间的函数。浓度低于5％时，CO₂没有毒性作用，但会刺激呼吸，从而增加其他火产品的吸收速率，因此进行了V_CO2修改FED_CO、FED_O2是时间的函数，并在O₂小于20.9％时累积。注意，该计算不包括氰化氢的影响HCN。同样，它与FDS + EVAC仿真器中采用的方法相同。

准备PyroSim计算

Pathfinder通过读取FDS编写的Plot3D数据文件来访问PyroSim火数据。要在PyroSim中写入此数据：

1. 在输出菜单上，单击Plot3D数据。
2. 选择[种类：二氧化碳]体积分数，  [种类：一氧化碳]体积分数，然后选择  [种类：氧气]体积分数。
3. 将输出间隔设置 为10秒。Plot3D数据文件可能会变得很大，并且Pathfinder会在数据集之间进行插值，因此10秒就足够了。
4. 运行PyroSim模拟

准备Pathfinder计算

现在，我们告诉Pathfidner访问Plot3D数据并为选定的乘员计算FED：

1. 在“ 模拟”  菜单上，单击“ 模拟参数”。
2. 在“  FDS数据”选项卡上，单击“  启用FDS集成”。
3. 选择在PyroSim模拟过程中编写的Smokeview文件。这将位于结果文件夹中，并将是带有SMV文件扩展名的名称。在  FED输出参数将变为  启用。
4. 现在，选择一个乘员。单击  更多。在 其他乘员参数对话框中，单击  输出选项卡，然后单击  打印CSV数据。选择  是。
5. 重复此步骤，以限制人数。将为每个乘员写入一个csv文件，因此将乘员数限制为少于50。
6. 运行路径查找器模拟。

显示结果

要显示结果：

1. 在“路径查找器”中，运行“结果查看器”。这将显示疏散结果。
2. 在结果查看器中，在“ 文件”菜单上，单击“  打开结果”，然后选择Smokeview文件（SMV文件扩展名）。
3. 选择您想要显示的结果。
4. 打开一个乘员CSV文件以绘制FED。

未来发展

如前所述，目前的能力代表着火灾和疏散模拟之间完全耦合的步。未来的发展将包括避免火灾和烟雾的导航，因烟雾而引起的速度变化，动态显示暴露情况以及跟踪乘员暴露情况的能力。
