创建模型

将创建一个可以作为模拟运行的完整模型，演示了在Pathfinder中构建模型的步骤。

1. 在主工具栏上，单击“ 新建模型”。如果出现“ 保存更改”对话框的提示，请单击“ 否”。
2. 在主工具栏上，选择“以EN单位显示值”。
3. 在主工具栏上，单击保存模型。

在整个系列中，经常保存您的工作。

4. 在C：\ Documents \ Pathfinder \ Getting Started中创建一个新文件夹。

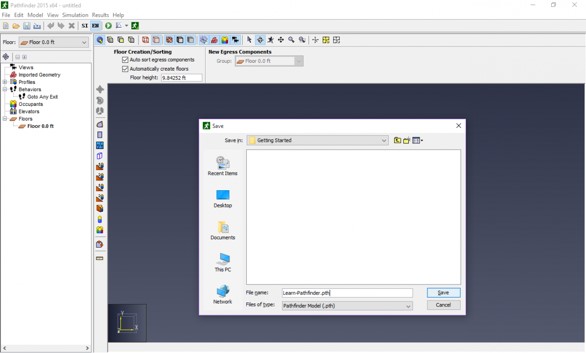

5. 在“ 文件名”框中，键入myFundamentals.pth。点击保存。

您已成功创建并配置了新模型。

1. 导入几何
您将从另一个CAD软件应用程序中创建的模型中导入几何。这将使您比从空白文件开始更快地绘制导航网格。

1. 在主工具栏上，单击导入文件。
2. 导航到从Pathfinder-Fundamentals.zip解压缩的Pathfinder-Fundamentals文件夹，然后双击  Pathfinder-Fundamentals.dwg。
3. 在“ 导入”对话框中，选择“  进入当前模型”，然后单击“  下一步”。
4. 选择  mm作为文件的长度单位。单击下一步。

单击计算以查看有关具有选定单位的模型的信息。这将有助于确保所选单位正确。该文件的模型高度为70.0英尺，并在此对话框中确认。

5. 使用默认的导入设置。单击下一步。
6. 单击完成以导入文件。

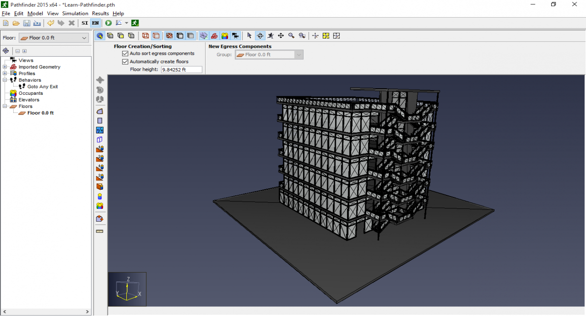

已成功导入模型。

2. 提取地板

将在导入的地板上创建一个导航网格，以便可以创建房间，门和乘员。

1. 在“绘图”工具栏上，单击“ 从导入的几何图形提取地板”。
2. 在3D视图上，单击层表面上的任意位置。
3. 在“视图”工具栏上，清除“ 显示导入的几何图形”。

已成功提取层

3. 创建门

在导入的几何体上创建门，以便将房间连接起来，并且乘员可以决定要去的地方。
1. 在“绘图”工具栏上，双击“ 添加新门”。

双击“绘图”工具栏上的项目将使其“粘滞”。此状态由图标上的绿点表示。在按下Esc键之前，该工具将保持选中状态，以便您可以绘制多个对象。

1. 在“ Max Width”框中的属性面板上，在中键入60。
2. 在“ Max Depth”框中的属性面板上，在中键入10。
3. 在属性面板上，单击任何其他框以设置值。

将这些值增加到门道的至大尺寸之外，可确保Pathfinder将拉伸门以适合整个宽度和深度。

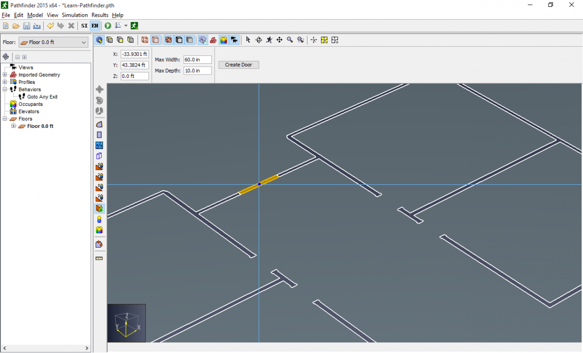

1. 在3D视图上，放大特定的门口。指向门口的中心，以便预览门并单击。

将指针放在适当的门口中时，门将预览。

6. 对11个门口的每个重复步骤5。

添加门后，将自动创建二楼的各个房间。

7. 在3D视图上，指向外部地面的一角。拖动到相邻的角。

仅连接到一侧房间的门在“导航”面板中将被标记为出口。具有默认设置的乘员将朝他们很快的出口走去。通过出口后，它们将从模型中消失。没有至少一个出口，Pathfinder模拟将无法编译。

8. 对外部地面的其他三个侧面重复步骤7。
9. 创建门后，请按Esc键。

已成功创建门和出口。

4. 创建乘员

将向房间添加人员。

1. 在“导航”面板上，选择Floor 0.0 ft。
2. 在3D视图上，按住Ctrl的同时单击电梯房和室外地板以取消选择。

您的选择应包括主要房间。

3. 在3D视图上，右键单击任何选定的区域，然后单击添加乘员。
4. 在“ 按数字添加”对话框中的“ 添加乘员”对话框中，键入100。单击确定。

模型的必要组件是房间，出口和乘员。有了这些功能之后，现在就可以运行仿真了。

已经在二楼成功创建了乘员。
