接下来给大家分享的内容是网格的使用方法

使用网格

FDS计算都在计算网内执行。模拟中的每个对象（例如障碍物和通风口）必须符合网格。当对象的位置不完全符合网格时，在模拟过程中的每个对象（例如障碍物和通风口）必须符合网格。当对象的位置不完全符合网格时，在模拟过程中将自动重新定位对象。超出物理或边界的任何对象都会在边界处被切除。在域外定义对象没有任何故障，但是这些对象不会出现在“结果”中。

为了获得模拟数值准确度，重要的是使用在三个方向上大小相同的网格单元。

FDS使用基于快速傅立叶变化（FFT）的泊松求解器。这种方法的副作用是，网格划分被限制为2^u，3^v，5^w的形式，其中u，v和w是整数。例如，64=2⁶，72=2³*3²  ，108=2²*3³ 是正确的网格尺寸。但是，不是37，99和109。另外，沿轴使用指数的元素可能会导致不良结果。当分割数不是很佳时，PyroSim警告。

均匀网格

本示例说明了创建多重网格模型。

要创建一个网格：

1.在“模型”菜单上，单击“编辑网格”。
2.点击新建。
3.在“最大X”框中，键入5.0，在“最大Y”框中，键入1.0，然后在“最大Z”框中键入1.0。
4.在“?X单元格”框中，键入50，在“?Y单元格”框中，键入10，在“?Z单元格”框中，键入10。
5.单击确定。
3D视图现在将显示生成的网格。

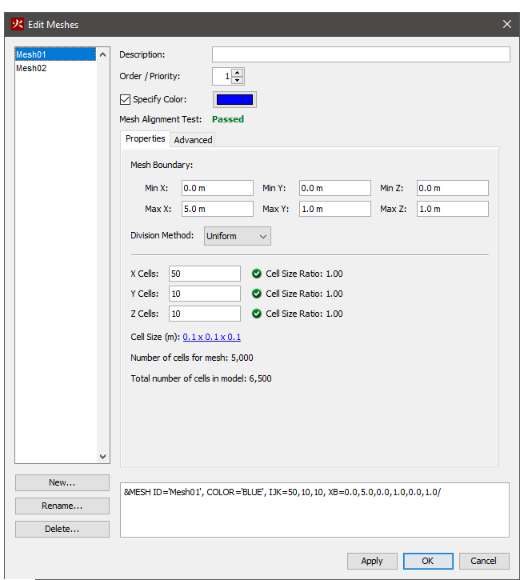

图1. 自定义新网格的属性

非均匀网格

要创建第二个非均匀网格：

• 在“模型”菜单上，单击“编辑网格”。
• 点击新建
• 在“最小X”框中，键入0.0，在“最小Y”框中，键入1.0，然后在“最小Z”框中，键入0.0
• 在“最大X”框中，键入1.0，在“最大Y”框中，键入3.0，在“最大Z”框中，键入1.0
• 在除法方法框中，选择非均匀
• 在表中，输入表2中显示的数据
• 点击确定

图2.非均匀网格参数

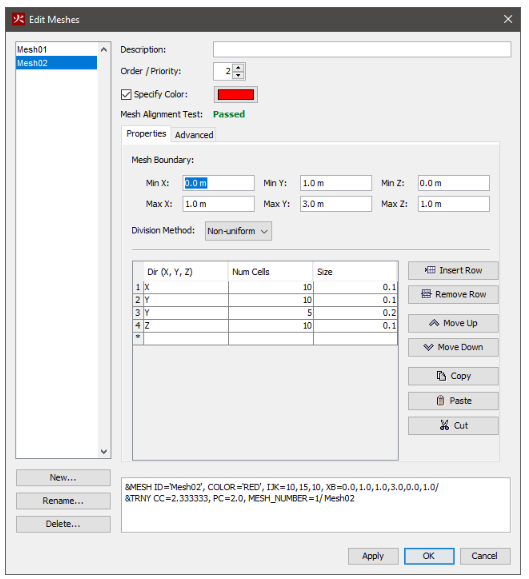

图3. 定义非均匀网格属性

您可以单击【】或键入以重置模型。生成的网格显示在下面。Ctrl+R

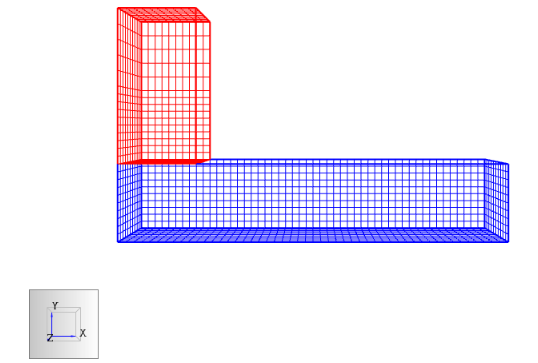

图4. 均匀（蓝色）和非均匀（红色）网格的3D显示

未完待续......
