消防应用
Pathfinder为您提供优质的解决方案
逃难楼层,消防员和电梯
在这个例子中,我们展示Pathfinder的疏散特性:避难层、使用电梯的疏散通道以及在楼梯上逆流而动的消防员。在高层建筑的疏散过程中,每一种情况都有可能发生。
我们的简化模型有七层,中间一层有一个避难所,如图1中红色和绿色的楼层。楼层都由楼梯连接。使用电梯从避难楼层疏散。在疏散过程中,消防队员到达避难层,通过楼梯到达指定地点。
配置文件
我们的模型使用三个概要文件。90%的居住者被分配一个正常速度的轮廓(0.8到1.6米/秒),10%的居住者有一个缓慢速度的轮廓(0.2到1.0米/秒)。两个概要文件的优先级都为零。
消防员配置文件的恒定速度为1.19米/秒,但优先为1。这意味着当冲突发生在行动中,消防队员将有优先权。
行为
700名居住者都被分配了一种行为,指导他们:(1)去避难所,然后(2)去电梯。这意味着他们将使用楼梯步行到避难所,然后等待电梯疏散。
28名消防队员的行为如下:(1)使用消防电梯移动到避难层,(2)四人一组前往特定楼层的位置,(3)在指定位置等待600秒,(4)使用电梯逃生。
电梯
该型号电梯共12部,分两排安装。银行里的电梯都会对银行里任何一部电梯的呼叫作出反应。这些电梯在一层卸货,只在避难层搭载乘客。
消防队员被分配了一部电梯。这个电梯在避难层卸货,在一楼提货。
隔火层

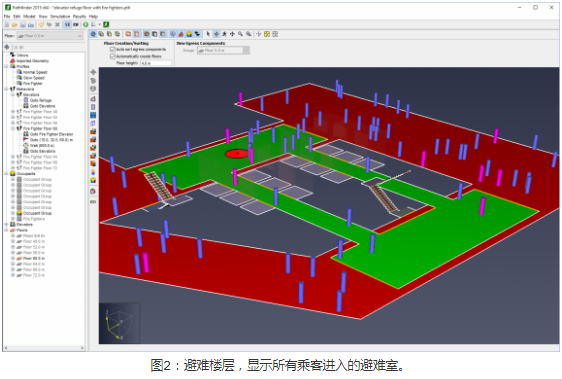

避难层如图2所示。绿色区域表示居住者进入的避难室。红色的圆圈是在那层楼的位置,消防队员将在那里等待。灰色矩形是电梯的位置。蓝色乘员的速度正常,紫色乘员的速度较慢。
疏散结果
疏散的顺序如图3至5所示。图3显示了乘员向避难所地板的早期运动。乘员使用楼梯移动到地板上,然后排队等候电梯到达。轮廓线显示了乘员的密度。
图4显示了消防员在楼梯上的优先移动。您会看到四名消防员上楼梯。从楼梯上撤离的人员应优先考虑消防员。
图5显示了消防员在他们指定的位置等待。现在大多数乘员已撤离。它们的路径在地板上显示为线。

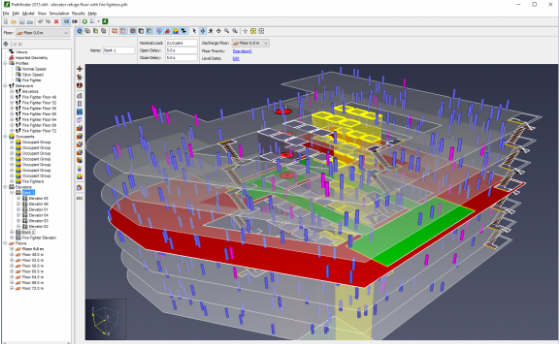

图1:Pathfinder模型,其中避难层由电梯撤离。
Pathfinder在建筑消防疏散中的应用
近年来,重大火灾时常发生,伤亡严重的大多数是在建筑物内,火灾中人的生命和财产安全受到很大的威胁,因此火灾中人员疏散也是一个重要的话题。
目前,国内对建筑物火灾实验研究比较少,因为实验本身不可逆,代价太大;发生火灾后人员疏散通常也只会在消防演习中进行,而且不能得到精确的数据。采用数值模拟方法,利用FDS软件建立模型,设置一些参数,获得火灾数据;再将模型导入到Pathfinder,通过同步模拟,获得重要的人员疏散数据。
-
